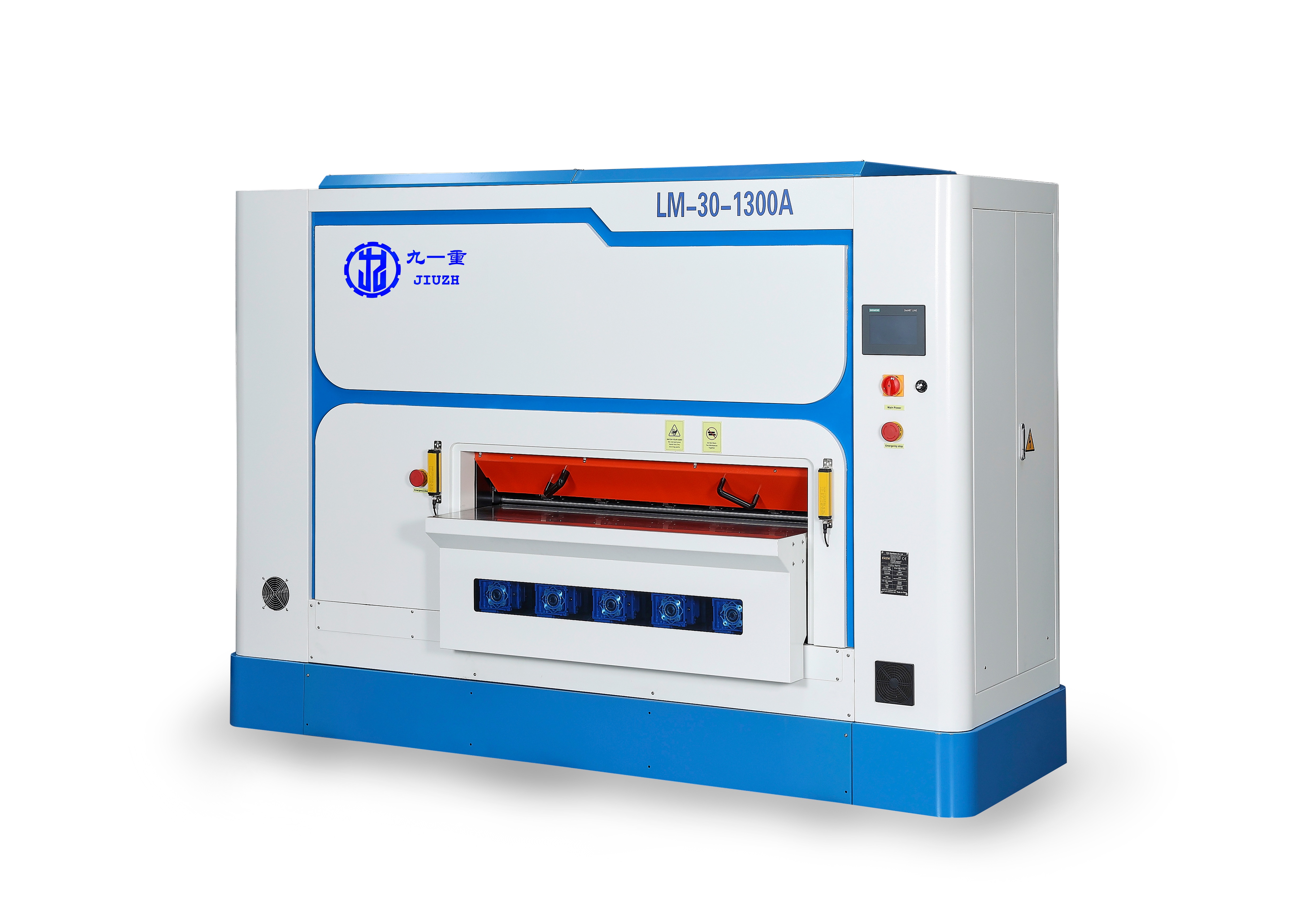

Máquina de alisado de placa de acero precisa

Máquina de alisado de placa de acero precisa

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Other information

Atributos del producto

Modelo: JZ-100Z

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

La máquina de alisado de placa de acero precisa desarrollada por Jiuzhong es un equipo profesional diseñado para las necesidades de alisado de alta precisión de las placas de acero en la producción industrial. Se centra en resolver los problemas de deformación de borde, deformación de las olas y rectitud desigual de las placas de acero causadas por el rodamiento, el corte y el transporte, y es ampliamente aplicable a industrias como la fabricación de estructuras de acero, la producción de calderas y el procesamiento de equipos de servicio pesado. A diferencia de las máquinas de nivelación ordinaria que solo se centran en la planitud, este equipo integra doble control de rectitud y planitud, realizando un error de rectitud de ≤0.5 mm/my una planitud de ≤0.03 mm/m para placas de acero procesadas. Puede manejar placas de acero mediana a gruesa (4-30 mm), que incluye acero al carbono, acero de aleación y acero estructural de alta resistencia, y admite el procesamiento personalizado de placas de acero de tamaño especial. Para las empresas que requieren rectitud estricta para el conjunto de la placa de acero, esta máquina es una herramienta indispensable para garantizar la precisión estructural de los productos terminados y reducir los errores de ensamblaje.

Servo leveling machine with 100 roller diameters parameter

Funciones y ventajas centrales ）

La competitividad central de esta máquina de alisado de placa de acero precisa se encuentra en su doble control de precisión de la rectitud y la planitud, que es compatible con la tecnología de nivelación de máquina CNC optimizada . A diferencia del control de planitud única de los sistemas tradicionales de nivelación de máquinas CNC , el módulo CNC de esta máquina está equipado con un "algoritmo de corrección de decto de eje de doble eje" que puede recopilar simultáneamente datos de detectores de rectitud y sensores de planitud. Por ejemplo, al procesar placas de acero de carbono de 4 mm de espesor para vigas de estructura de acero (que requieren alta rectitud), el sistema priorizará ajustar la presión del rodillo lateral para corregir la deformación de los bordes; Al procesar placas de acero de aleación de 30 mm de espesor para barriles de caldera (que requieren una alta planitud), se centrará en optimizar la presión del rodillo superior e inferior para eliminar la deformación de las olas. Esta capacidad de control dirigida asegura que la máquina cumpla con los diversos requisitos de precisión de diferentes escenarios de aplicación .

En términos de estructura mecánica, la máquina hereda el rendimiento de transmisión de presión estable de la máquina de nivelación CNC mecánica y agrega un mecanismo de corrección de directo. La máquina de nivelación CNC mecánica tradicional solo tiene rodillos de nivelación superior e inferior, que no pueden corregir efectivamente los errores de rectitud lateral. Esta máquina agrega un conjunto de rodillos de guía laterales ajustables sobre la base de la estructura de la máquina de nivelación de CNC mecánica , que puede aplicar micro presión lateral a la placa de acero para eliminar la flexión de los bordes. Al mismo tiempo, el grupo de rodillos principales utiliza un proceso de "molienda de superficie cónica", comparada con los rodillos cilíndricos ordinarios de la máquina de nivelación mecánica CNC , puede ajustarse mejor la superficie curva de las placas de acero deformadas, mejorando la eficiencia de enderezado en un 35% .

Para las empresas que procesan las placas de acero de espesor medio (10-20 mm) que requieren la rectitud y la planitud, esta máquina puede reemplazar la combinación tradicional de nivelador de rodillos de placa media y enderezado manual. El nivelador de rodillos de placa media solo puede mejorar la planitud, y el enderezado manual es ineficiente y propenso a los errores. La máquina de alisado de placa de acero precisa puede completar la rectitud y la corrección de planitud en un solo proceso. Su biblioteca de parámetros de doble control de espesor de espesor medio incorporado puede coincidir automáticamente con la estrategia de procesamiento óptima. En comparación con el nivelador de rodillos de placa media , la eficiencia de procesamiento de la máquina aumenta en un 60%y la tasa de calificación de rectitud alcanza el 99.9% .

Además, la máquina también absorbe la ventaja de alivio del estrés de la máquina de aplanamiento de placa media y la optimiza para enderezar los procesos. Las placas de acero de espesor medio son propensas a una distribución de tensión desigual durante el alisado, lo que puede causar una deformación secundaria. Esta máquina utiliza un diseño de "presión segmentada que sostiene": referir al método de alivio de estrés de la máquina de aplanamiento de la placa media , divide el proceso de alisado en 3-5 segmentos y mantiene presión durante 2-3 segundos en cada segmento para liberar completamente el estrés interno. Las placas de acero procesadas por la máquina tienen una tensión residual de menos de 35MPa, que es 45% más baja que las de las placas de acero procesadas por el equipo de alisado ordinario, evitando efectivamente la deformación secundaria durante el almacenamiento o el ensamblaje.
